Produktbeschreibung

WA-System Software





























Einleitung



Bei dem Softwareprodukt WA-System Software handelt es sich um eine Systemsoftware, welche speziell für Schienenfahrzeug – Waschanlagen ausgelegt ist.



Einsatz

Die folgenden Einsatzfälle werden abgedeckt











Softwarebeschreibung



Das Programmpaket WA-System besteht aus den Programmen



Das Programmpaket WA-System ist in moderner Client/Server Architektur programmiert, und kann somit erweiterten Netzwerkbetrieb bieten.

Netzwerkbeispiel:



    Waschanlagensteuerung










Standort           z.B. Technikraum Waschanlage

Anwendung      BDE / Pult / Anlage /Daten


                                                              Server - PC















PC                   Client 1                        Client 2                        Client 3

Standort           z.B. Leitwarte              z.B. Meisterbüro          z.B. Instandhaltung

Anwendung      Pult                              BDE / Pult                   Daten/Anlagensteuerung



Die Client – PCs erhalten über den Server – PC direkten Zugriff auf die Waschanlage. Die Datenbanken sind lokal auf dem Server – PC vorhanden, auf die die Client – PCs zugreifen. Es gibt somit im System nur einen gültigen Datenstand der demzufolge leicht zu verwalten ist (Archivierung / Datensicherung).

Der Server – PC kann gleichzeitig Client und Server sein.













Programm Anlagensteuerung





Zentrales Programm zur Bedienung der Anlage ist das Programm Anlagensteuerung. Es enthält alle Baugruppen und Aggregate der Waschanlage und dient der Bedienung , Anlagenvisualisierung und Meldungsübersicht.





Ansicht Offline Funktionen







Ansicht Online Funktionen

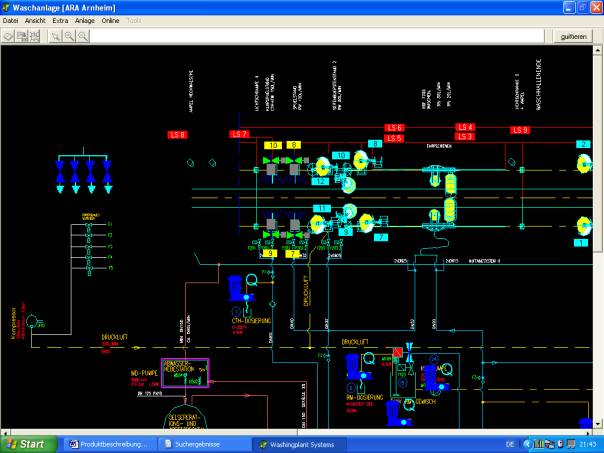

Grundbild



Das Grundbild liefert einen schnellen Gesamtüberblick über die Anlage. Die Anlagenobjekte blinken bei Alarm. In der Statusleiste wird das aktivierte Programm angezeigt, bzw. die Letzte Störmeldung.





Statusleiste













Beim Doppelklicken des Objekts öffnet sich das Statusfenster welches Detailinformationen darstellt.

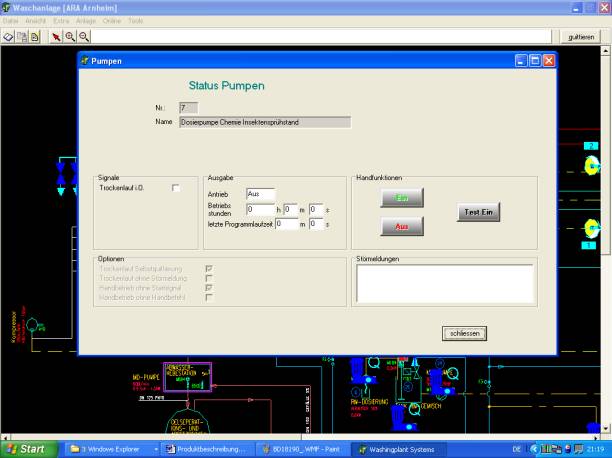

Nach dem Öffnen des angewählten Objekts werden die spezifischen Daten angezeigt. Falls sich die Anlage im Handbetrieb befindet, kann wie in diesem Beispiel die Pumpe Nr. 7 aktiviert werden.



Desweiteren stehen Allgemeininformationen wie

zur Verfügung

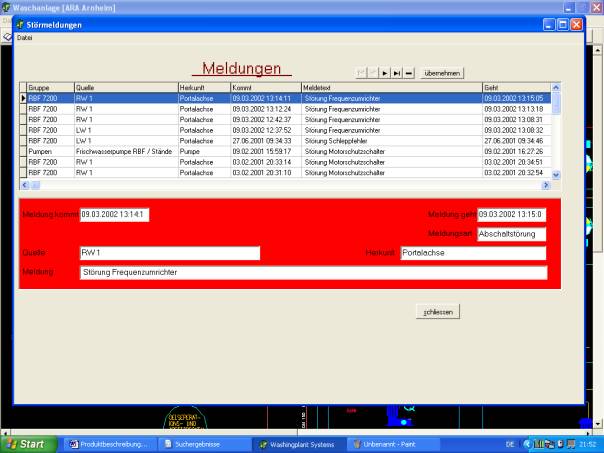

Meldesystem



Alle Störmeldungen werden protokolliert. Die Anzahl ist einstellbar.

Diese protokollierten Meldungen können anschließend ausgedruckt werden nach Zeitraum, markierte Zellen, oder ein Gesamtausdruck. Abschaltstörungen werden rot dargestellt, sonstige Meldungen Ockergelbfarben.

Aktive Meldungen blinken.

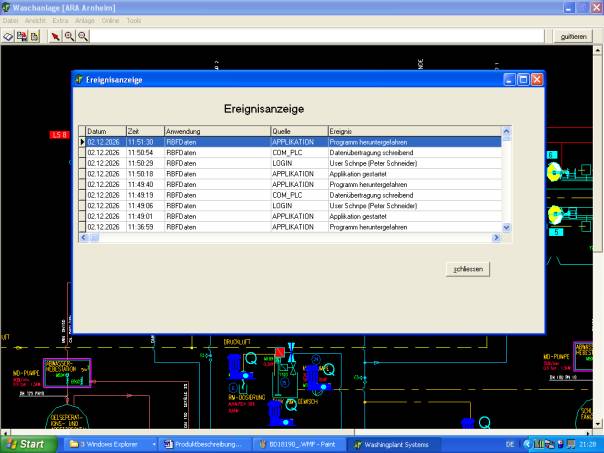

Programmereignisse

Das Programm besitzt ein Ereignissystem welches Ereignisse mit Datum und Uhrzeit protokolliert. Ereignisse sind z.B.

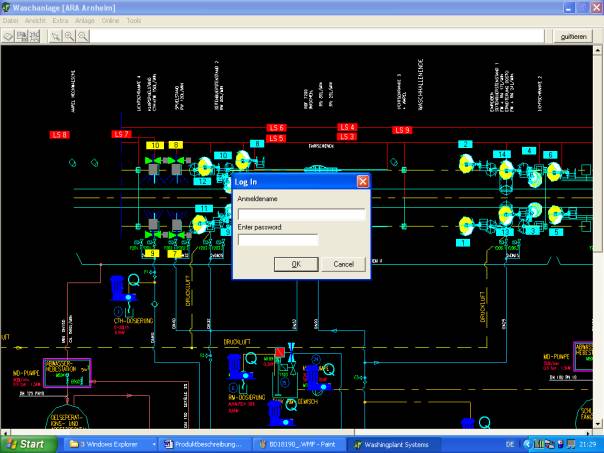

Sicherheit



Alle Ansichten sind Passwort geführt . Es werden folgende Passwortlevels verwendet:





Es wird somit ein User - abgestimmtes Bedienen ermöglicht.

















Waschprogramm - Wizard



Der Waschprogrammwizard dient zum Einstellen eines Programms.

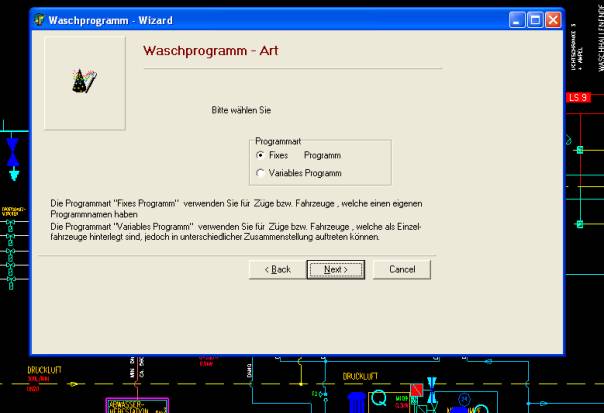

Bild 1 Waschprogrammart

Anwahl der Programmart. Es kann zwischen fixen und variablen Programmen gewählt werden. Fixe Programme sind fest hinterlegt. Variable Programme sind in der Zugzusammenstellung frei definierbar.

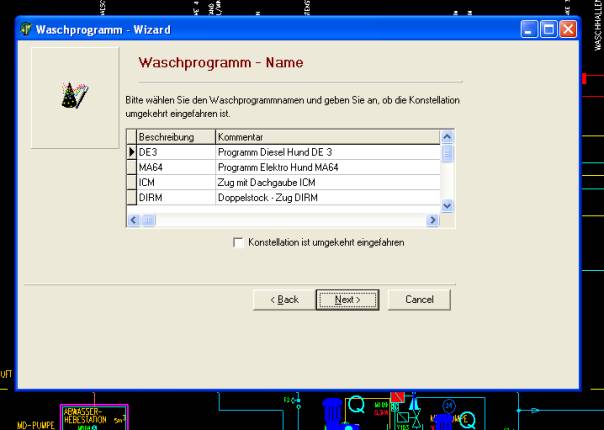

Bild 2 Waschprogrammname

Auswahl des Waschprogrammes (Bei Fixprogramm).

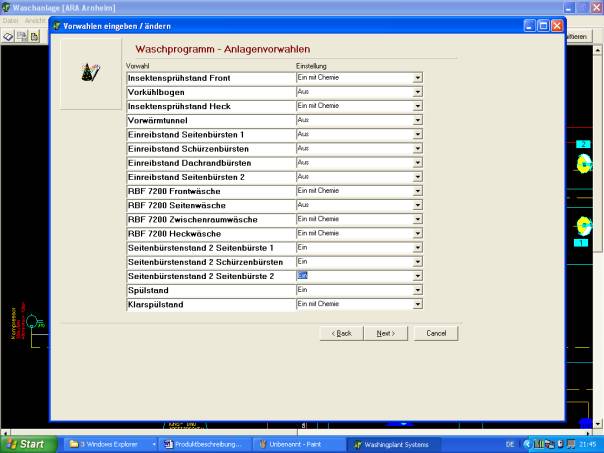

Bild 3 Vorwahlen

Auswahl der Vorwahlen. Zum Einstellen der Wäsche können die verschiedenen Vorwahlen eingestellt werden.

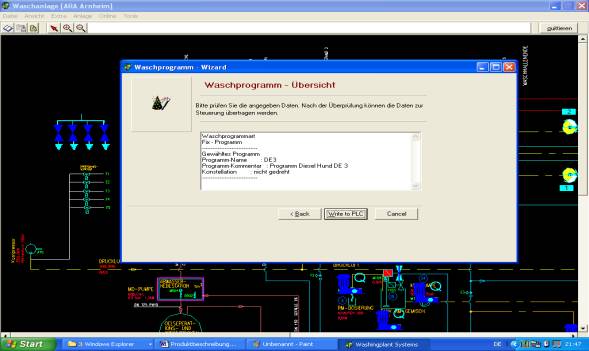

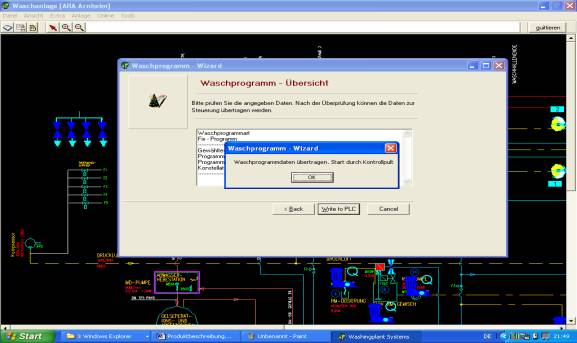

Bild 4 Übersicht

In der Übersicht werden die angewählten Daten nochmals zusammengefasst, bevor Sie dann zur Steuerung übertragen werden können.













Nach dem Übertragen erfolgt die Aufforderung das Programm am Pult zu starten.





Programm WA-Daten







Zur Parametrierung von komplexen Anlagenkomponenten wie z.B. Waschwagen, Portale, Fahrbare Unterwaschanlagen dient das Programm WA – Daten.

Alle Funktionen sind nur über Passwortlevels erreichbar.







Folgende Funktionen werden unterstützt:



·        Editieren von Anlagen

·        Editieren von Programmen

·        Editieren von Zugzusammenstellungen

·        Editieren von Ablaufsequenzen



·        Editieren von Fahrzeugdaten (Allgemein, Front-, Seiten-, Heckwaschdaten)



·        Editieren von Unterwaschdaten



·        Optionen









Es kann somit ein komplettes Programm mit eigenen Abläufen erstellt werden.



Weiterhin stehen Statusfunktionen zur Verfügung welche den aktuellen Schritt im Klartext anzeigen. Im Statusbetrieb ist es möglich auf Einzelschrittbetrieb umzuschalten.

Im Einzelschrittbetrieb ist es dann möglich einen Schritt vor oder zurückzuschalten, oder einen Schritt vorzugeben.







Programm  Betriebsdatenerfassung







Das Programm Betriebsdatenerfassung dient zur Erfassung der Wäschen..



Die Wäschen werden erfasst mit



·        Programmnummer

·        Programmname

·        Programmkommentar

·        Datum

·        Laufzeit in Minuten und Sekunden

·        Waschart

·        Spezifische Angaben vom Bediener (z.B. Vermerke etc.)



Die erfassten Wäschen können als Textdatei exportiert werden.

Ferner kann zur weiteren Verarbeitung die Datenbank direkt mit gängigen Datenbanksystemen (z.B. Dbase, Access etc) weiterverarbeitet werden.





Ein integrierter Störprotokollschreiber protokolliert im Hintergrund jede Wäsche, welche durch eine Störung oder durch einen Bedienerabbruch abgebrochen wurde.





Der Störprotokollschreiber erfasst folgende Daten

·        Störungsart (Abbruch oder Störung)

·        Datum / Uhrzeit des Programmabbruchs

·        Das abgeschaltete Programm

·        Alle anliegenden Störmeldungen

·        Alle Waschvorwahlen

·        Die Ablaufdaten der Maschinen (abgebrochener Schritt , Funktion)

·        Positionsdaten der Maschinen.







Alle Funktionen welche zu Veränderungen von Daten führen sind nur über Passwortlevels erreichbar.

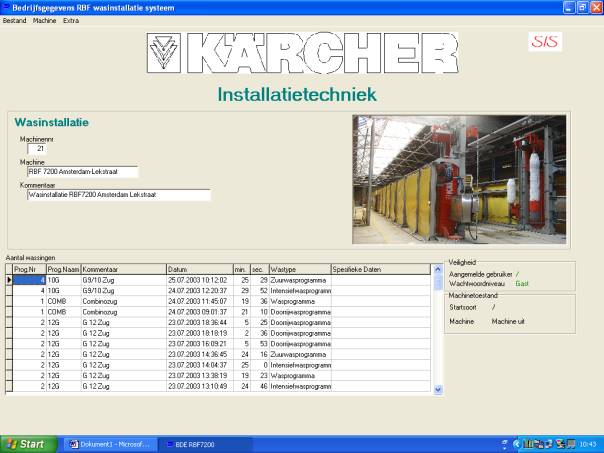

Grundbild der Betriebsdatenerfassung





Waschanlagenbeschreibung                                               Waschanlagengrafik











Waschprogrammschreiber                         Angemeldeter User                  Status der Anlage

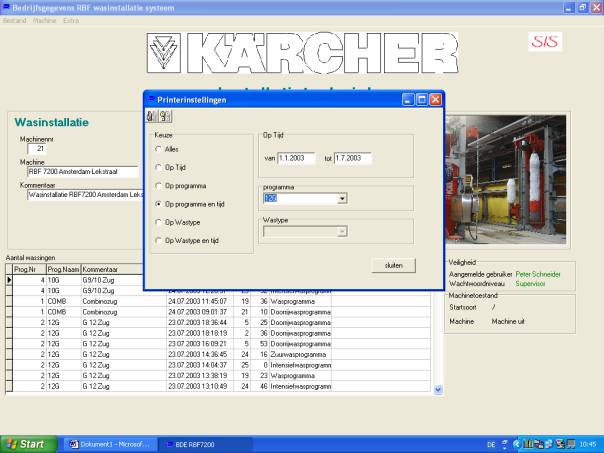

Bild der Ausdruckeinstellungen









Bei den Ausdruckanwahlen besteht die Möglichkeit einen Ausdruck zu erhalten nach



·        Gesamtausdruck

·        Ausdruck über Zeitraum

·        Audruck nach Programm

·        Ausdruck nach Programm über Zeitraum

·        Ausdruck nach Waschart

·        Ausdruck nach Waschart über Zeitraum

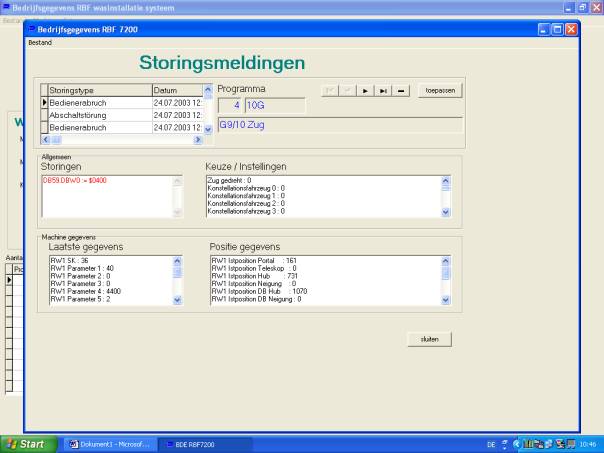

Störprotokollschreiber













Der Störprotokollschreiber dient zur Erfassung von abgebrochenen Wäschen. Darin wird unterschieden in





Es wird ein Steuerungsabzug erstellt mit den wichtigsten Informationen wie

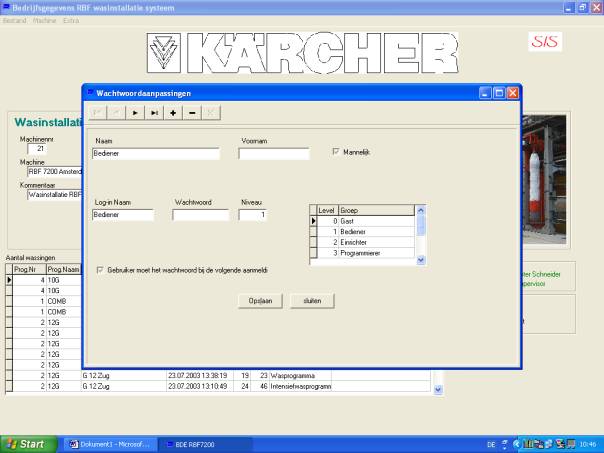

Passwortverwaltung











Über die Passwortverwaltung ist es möglich weitere Passwörter einzugeben, bzw.

Vorhandene zu verändern. Diese Maske ist nur unter Supervisor – Passwort Level

erreichbar. Ausgeliefert wird das System mit dem Loginname „SUPERVISOR“ ohne

Passwort.



Passwortlevels:

0                    Gastzugang (nur Ansicht der Masken, ohne Veränderung von Daten)

1                    Bediener (nur nur Ansicht der Masken, Erweitern von Waschprogrammdaten)

2                    Einrichter (Ausdruck und Exportfunktionen)

3                    Programmierer (Störprotokolle )

4                    Supervisor (Passwortvergabe)





Ausdrucke



Es kann wahlweise eine Seitenansicht, oder eine Druckerausgabe erfolgen.

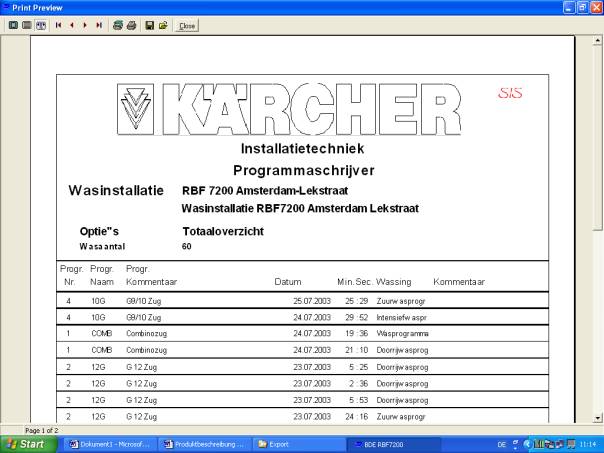

Ausdruckvorschau Waschprogrammschreiber

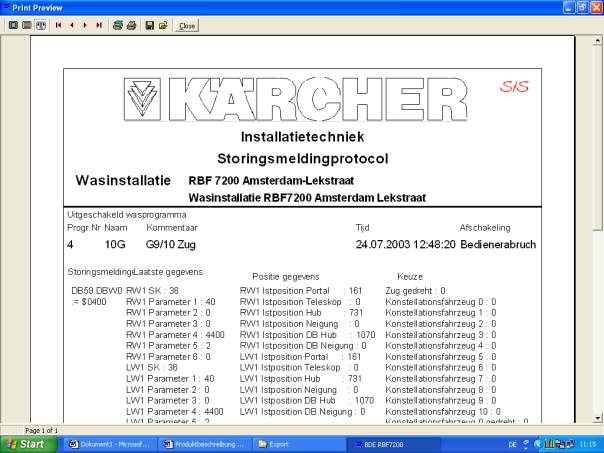

Ausdruckvorschau Störprotokollschreiber















Programm  Pult







Das Programm Pult dient als einfache Prozessvisualisierung um Anlagenzustände einzusehen oder Vorgaben zu treffen.

Es soll Kundenforderungen für Visualisierungen realisieren, welche die Programme Anlage und Daten nicht unterstützen.



Da Programm Pult kann

·        Pultfenster anlegen  (Bei Bedarf Passwortgeführt)

·        Signalanzeigen anlegen (LEDs für Statusanzeigen)

·        Texte anlegen (statisch oder dynamisch)

·        Schaltflächen anlegen (Für Steuerfunktionen oder Bildnavigation)

·        Numerische Eingaben oder Anzeigen  für Werte.

·        Gruppierrahmen anlegen

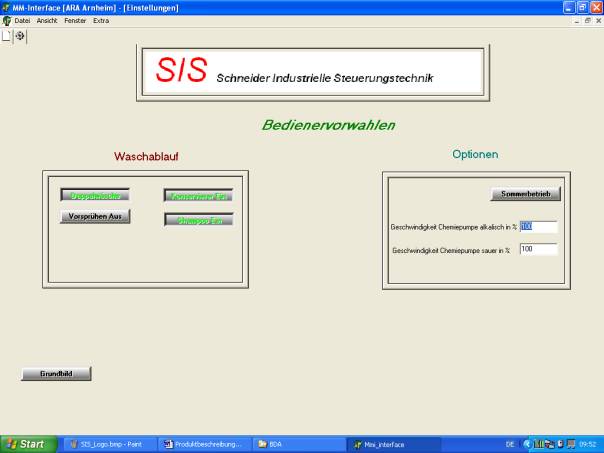

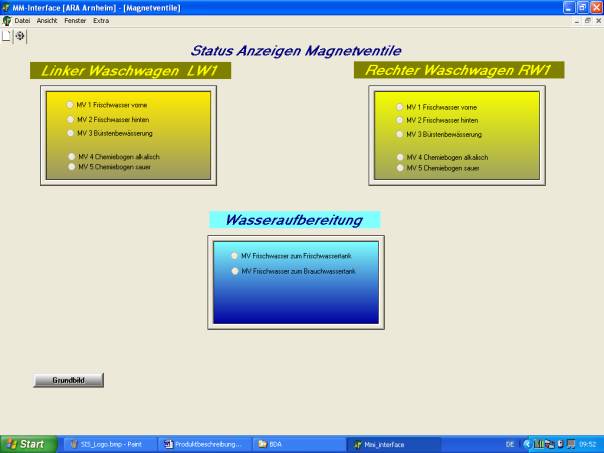

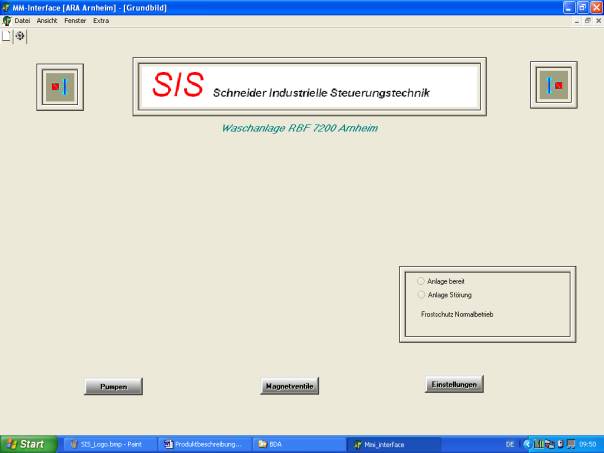

Im nachfolgenden einige Fensterbeispiele





















Programm  Dokumentation

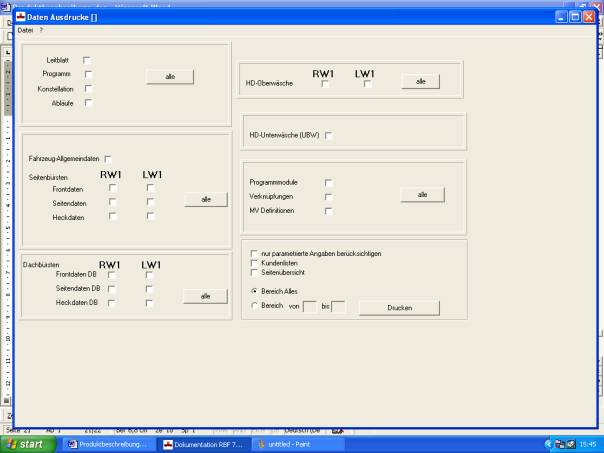

Das Programm Dokumentation dient zur Druckerausgabe der parametrierten Daten.

Nach Anwahl der Anlage können die verschiedenen Parameterberische angewählt werden, und anschliessend ausgegeben werden.

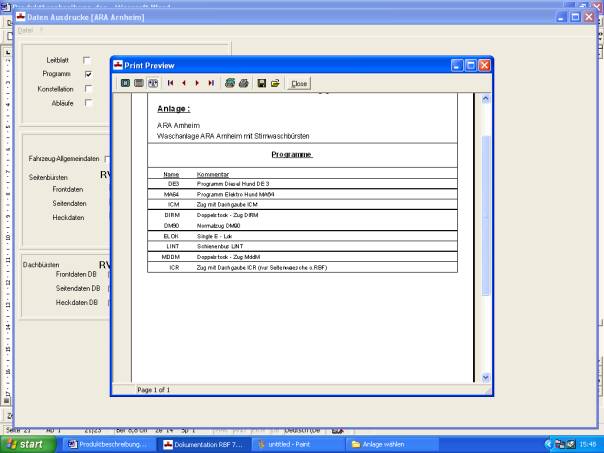

Ausdruckbeispiel von Programmen































Systemanforderungen und -grenzen





Hardwareanforderungen PC







Softwareanforderungen PC







Anlagengrenzen



Das System ist ausgelegt für max. 3 komplexe Anlagen (z. B. 2 Portale und 1 Schleppanlage, oder 2 Waschwagen und 2 Unterwäschen) welche im Verbund koordiniert  werden können.



 Zu den komplexen Anlagen können eine große Anzahl von Baugruppen wie Bürstenstände, und Sprühstände hinzugefügt werden, sowie eine hohe Anzahl von Aggregaten wie Pumpen und Magnetventile. (Anzahl abhängig vom SPS-Speicher).
