Projekt BHB ESTW 2 Eindhoven

Kunde NS Eindhoven   Ort Eindhoven / Niederlande Lieferant BHB-Vertrieb Planungsbeginn Inbetriebnahme Produktionsbeginn 11/2004 1/2005 3/2005

Projektbeschreibung:

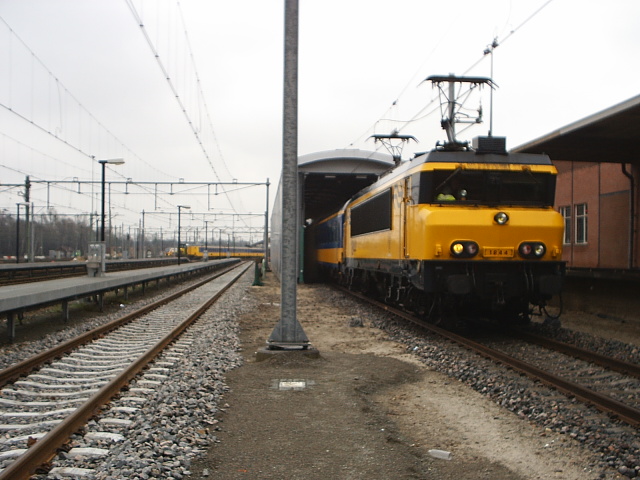

Die Anlage dient der Oberwäsche von Zügen der Niederländischen Staatsbahn im Durchfahrbetrieb.

Die Wäsche erfolgt mit alkalischen und sauren Reinigungsmitteln.

Die Waschzeit beträgt durchschnittlich 30 min pro Zug abhängig von Zugtype und Wagenanzahl

Es werden

	Frontwäschen
	Seitenwäschen
	Zwischenraumwäschen
	Heckwäschen

ausgeführt.

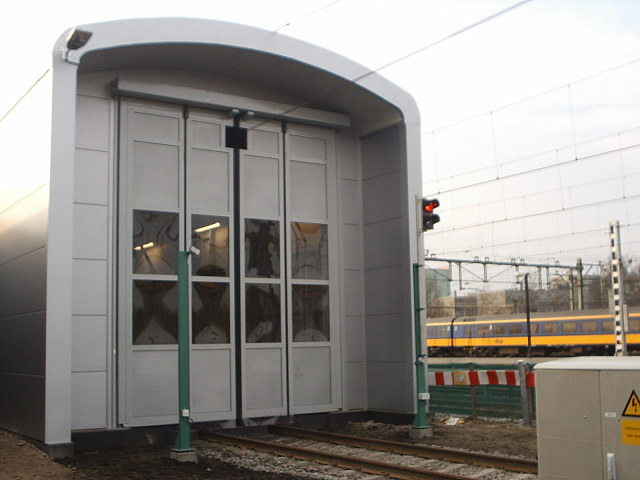

Die Anlage ist ausgerüstet mit Temperaturtunneln. Somit ist im Winter die Wäsche gewährleistet bis zu einer Aussentemperatur von -5 °Celsius.

Das Projekt BHB ESTW2 Eindhoven umfasst

	Erstellung von Steuerungssoftware für Zugwaschanlage
	vollständig PC geführte Bedien-, Parametrier-, Visualisierungsumgebung
	Inbetriebnahme der Anlage vor Ort

Bedienung

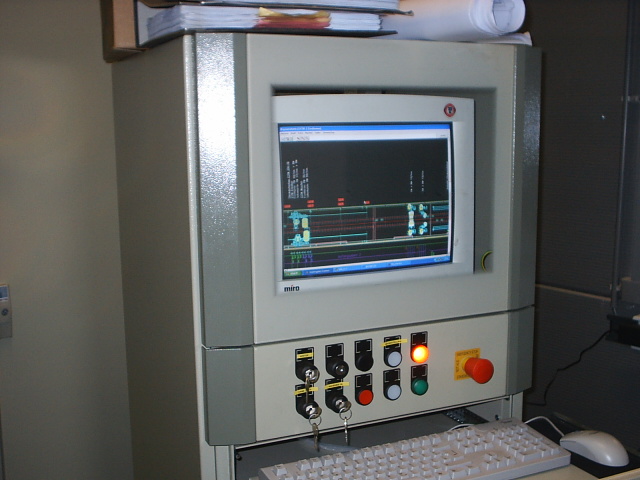

Das Wartungspersonal bedient die Waschanlage vollständig PC-geführt

Die PC Software WA-System beinhaltet:

	Visualisierungssystem mit Handbedienung und Störmeldesystem
	Betriebsdatenerfassung
	Parametriersystem zur Parametrierung von Zuggeometrien









mehr Infos zur WA-System Software

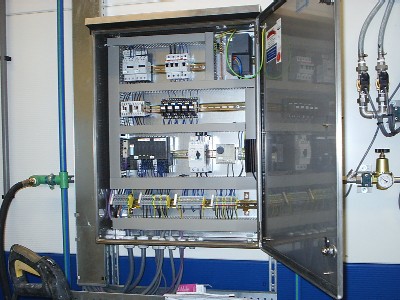

Steuerungstechnik:

Zur Steuerung der Anlage ist eine Simatic S7 400 Steuerung eingesetzt, welche durch eine CPU 414-3 DP über Profibus-DP die Sensor/Aktorebene kontrolliert.

Der Bedienungs- PC ist ebenfalls über Profibus zur S7 gekoppelt.

Die Anmeldung des Zuges erfolgt an einem Einfahrbedienpult. An diesem Pult meldet der Zugfahrer seinen Zug an. Anschliessend wird der Zugfahrer durch die Anlage mit Ampelsignalen geführt.

Bedienpersonal an der Waschanlage ist nicht erforderlich.
