Projekt First Group Chester

Kunde First Group   Ort Chester / England Lieferant Kärcher Planungsbeginn Inbetriebnahme Produktionsbeginn 9/2003 10/2003 10/2003

Projektbeschreibung:

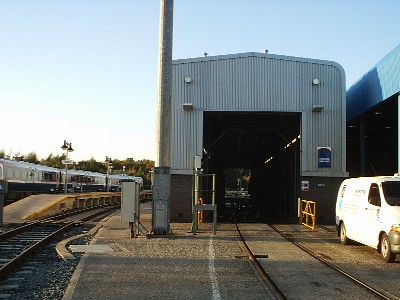

Die Anlage dient der Ober- und Unterwäsche von Zügen im Durchfahrbetrieb.

Die Wäsche erfolgt mit alkalischen Reinigungsmitteln.

Die Waschzeit beträgt ca. 20 min für einen Zug mit Front und Heckwäsche .Es ist kein Bedienpersonal an der Anlage erforderlich.

Das Projekt Firstgroup Chester umfasst

	Erstellung von Steuerungssoftware für Zugwaschanlage
	Erstellung von Steuerungssoftware für Unterflur - Waschanlage
	PC-gestützte Betriebsdatenerfassung.
	Inbetriebnahme der Anlage vor Ort

Steuerungstechnik:

Zur Steuerung der Anlage ist eine Simatic S7 400 Steuerung eingesetzt, welche durch eine CPU 414-3 DP über Interbus - S die Sensor/Aktorebene kontrolliert.

Betriebsdatenerfassung:

Jede Wäsche wird zur weiteren firmeninternen Abrechnung protokolliert mit

	Datum
	Uhrzeit
	Waschprogramm
	Laufzeit

Oberwäsche:

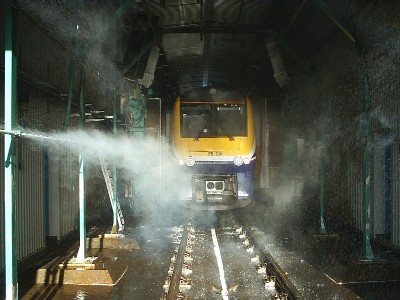

Die Oberwäsche führt ihr Programm mit Stirn- und Seitenwäsche durch. Der Zug wird dabei während der Durchfahrt gewaschen. Nachfolgende Trockengebläse trocknen die Zugoberfläche bei der Hallenausfahrt.

Ein Messung der Zuggeschwindigkeit gibt dem Zugfahrer die Befehle "langsamer", "ok" , "schneller" auf Ampeln aus . Hierauf stellt er seine Fahrgeschwindigkeit ein.

Unterwäsche:

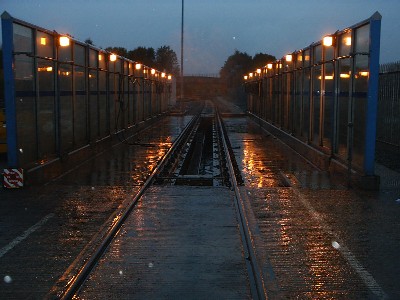

Die Unterwäsche dient dazu den Zug vor Wartungsarbeiten zu reinigen. Dazu wird über 1 Fahrwagen, welcher in der Schienengrube montiert sind, der Zug mit Hochdruck gewaschen. Bereiche am Zug in denen sich kritische Geräte wie Motoren oder Wechselrichter befinden werden automatisch ausgelassen.
